Интеллектуальный релейный модуль Zigbee (1 канал) — INTZBACSWITCH

Настоящая техническая документация описывает функциональные возможности, габаритные параметры, электрические схемы коммутации и программные алгоритмы настройки встраиваемого одноканального реле Inttechno Wall Switch (1 CH).

1 Функциональные возможности и габариты

Модуль INTZBACSWITCH спроектирован для скрытой установки в стандартные монтажные коробки подрозетников. Устройство обеспечивает беспроводное управление оконечной силовой нагрузкой и поддерживает сбор данных телеметрии (мониторинг напряжения, тока, текущей и суммарной потребляемой мощности).

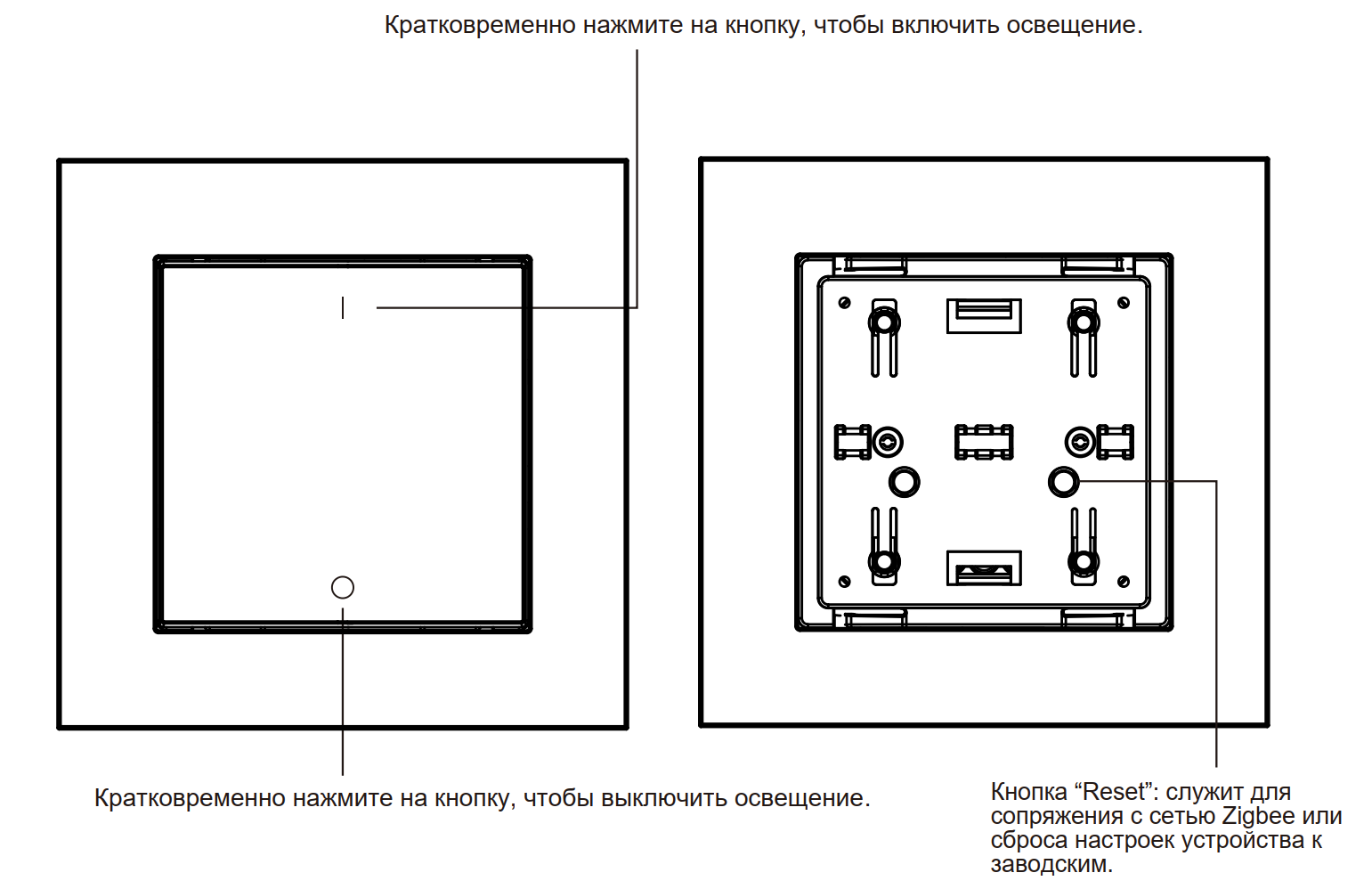

Рис. 1. Функциональные возможности и структурные особенности модуля INTZBACSWITCH.

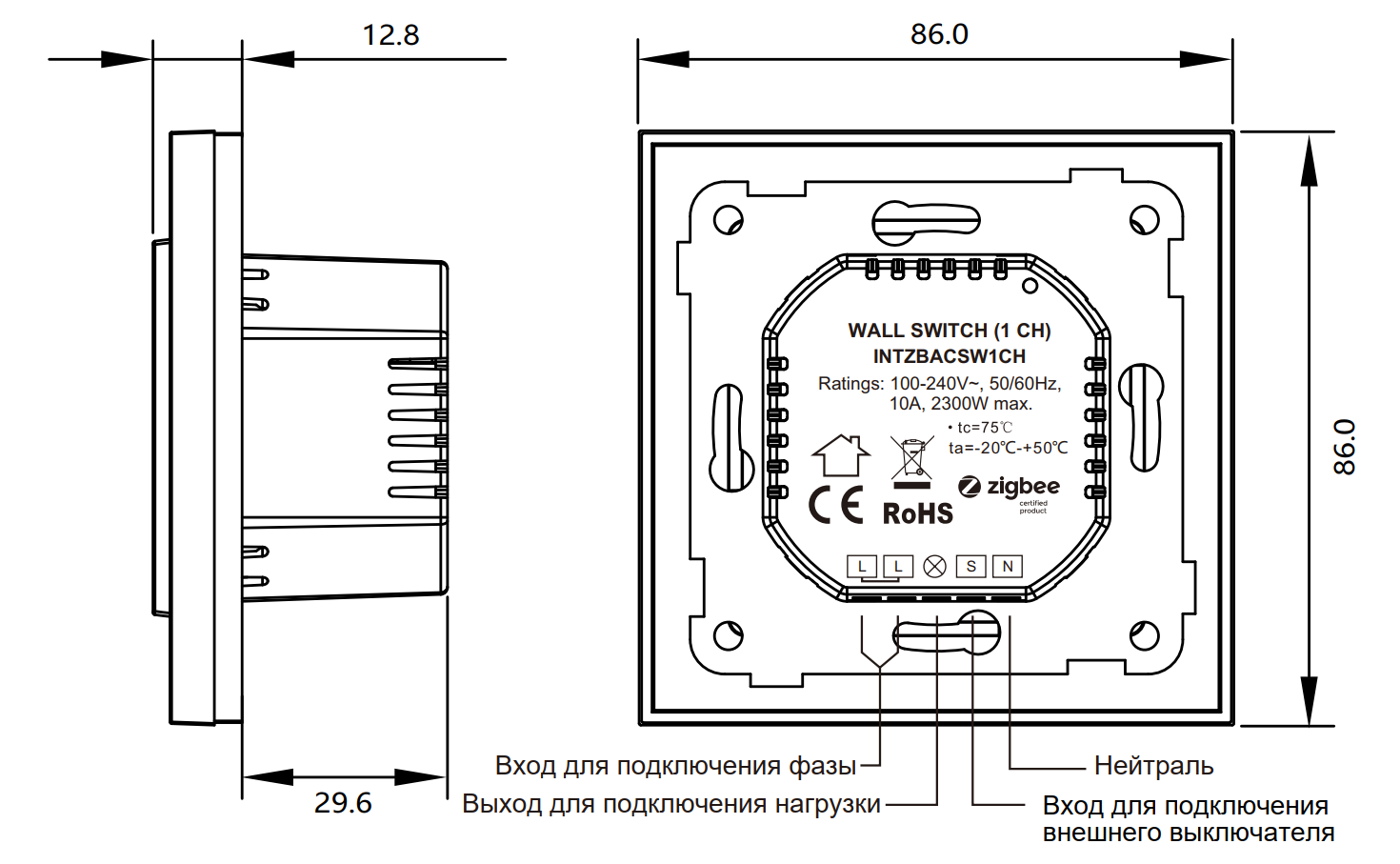

Рис. 2. Чертеж физических размеров корпуса устройства для оценки глубины посадки в подрозетник.

2 Сводная таблица характеристик

3 Базовые сетевые операции Zigbee

Для добавления устройства в общую mesh-сеть системы автоматизации используется штатный контроллер (хаб), выступающий в роли координатора сети.

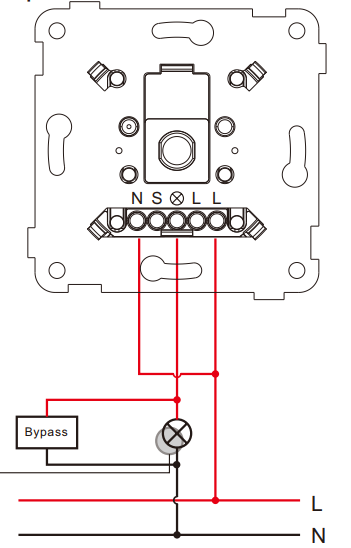

Рис. 3. Алгоритм включения релейного модуля в беспроводную сеть управляющего хаба.

Удаление устройства из текущей логической сети или выполнение полного сброса параметров до заводских установок может производиться двумя методами:

• Программное удаление: Отправка команды исключения (Exclusion) непосредственно через веб-интерфейс или приложение координатора сети.
• Аппаратный ручной сброс: Удержание сервисной кнопки Reset на корпусе прибора.

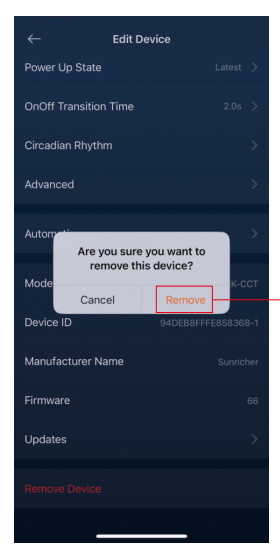

Рис. 4. Алгоритм принудительного исключения прибора из сети Zigbee со стороны хаба.

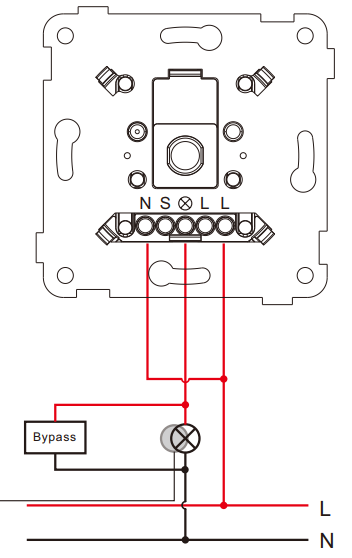

Рис. 5. Метод ручного сброса памяти модуля к исходным заводским настройкам (Reset).

4 Взаимодействие с пультами дистанционного управления

4.1 Связывание и сброс через TouchLink

Технология TouchLink позволяет организовать прямое локальное сопряжение между исполнительным реле и Zigbee-пультом на сверхмалых расстояниях (до 10 см) в обход центрального контроллера.

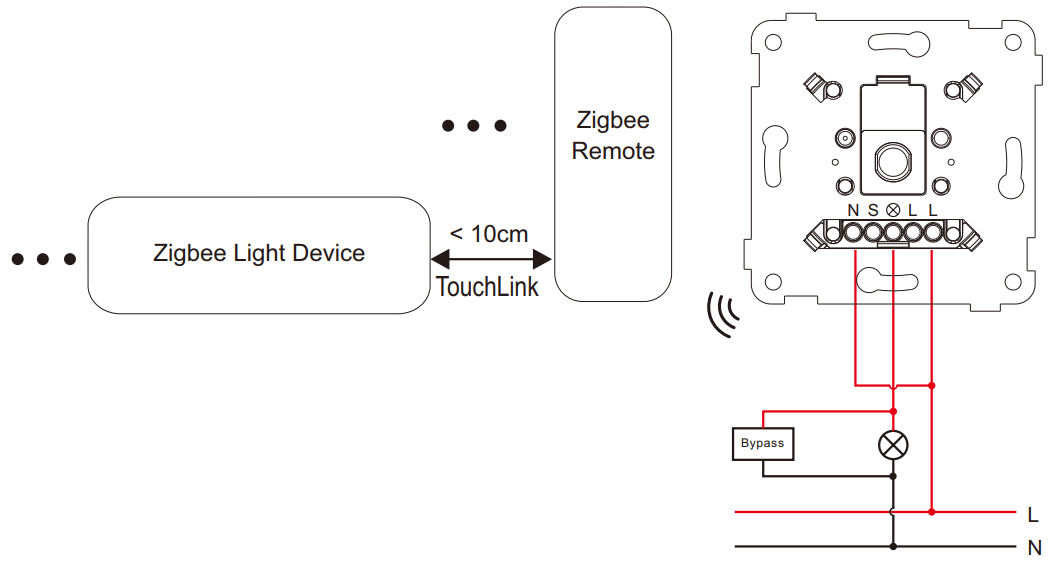

Рис. 6. Процедура инициализации режима TouchLink для прямой привязки радиопульта к реле.

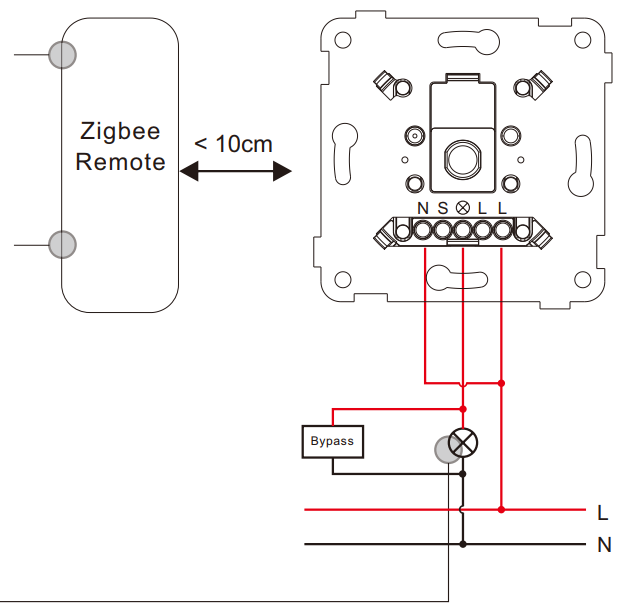

Рис. 7. Очистка созданной ранее прямой TouchLink-связи с помощью беспроводного пульта.

4.2 Синхронизация по технологии Find & Bind

Режим Find & Bind переводит устройство в состояние широковещательного поиска совместимых управляющих устройств для автоматического назначения исполнительных групп.

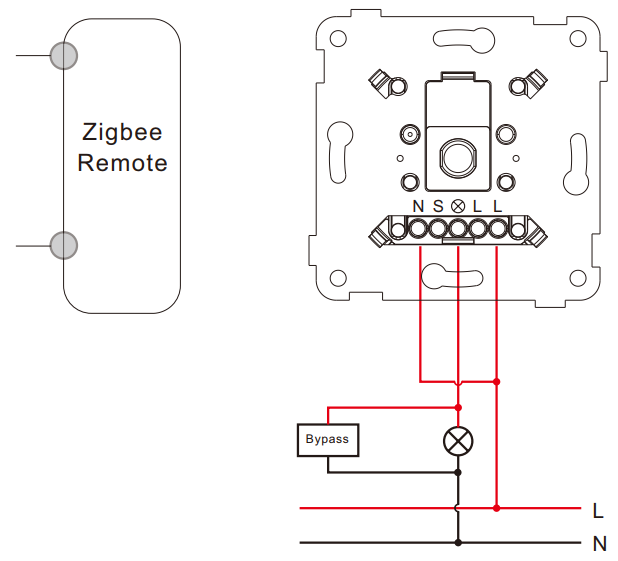

Рис. 8. Алгоритм ввода релейного модуля в режим поиска сопрягаемых устройств Find & Bind.

4.3 Работа с пультами без батареек Green Power

Прибор имеет встроенную аппаратную поддержку кластера беспроводных выключателей, использующих технологию сбора кинетической энергии Zigbee Green Power (GP).

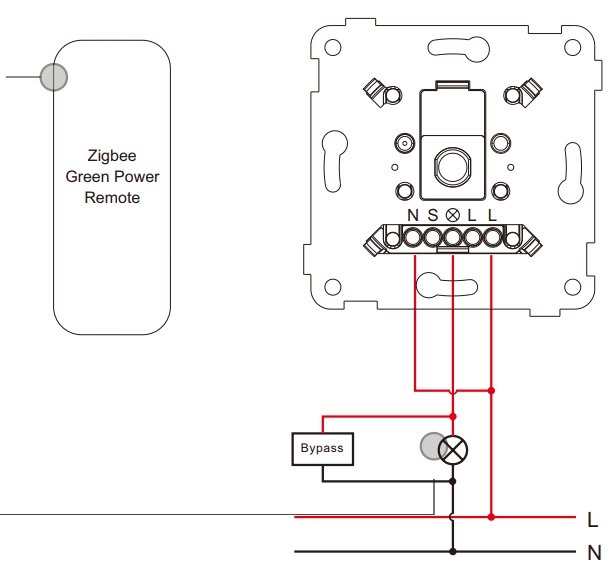

Рис. 9. Регистрация беспроводного кинетического пульта Green Power в памяти реле.

Рис. 10. Удаление из памяти прибора ранее добавленных беспроводных идентификаторов Green Power.

5 Построение автономной Zigbee-сети

Модуль INTZBACSWITCH способен самостоятельно инициализировать и администрировать локальную подсеть Zigbee без применения стационарного сетевого хаба, выступая в роли координирующего устройства для распределенной периферии.

Рис. 11. Алгоритм создания децентрализованной сети Zigbee напрямую между устройствами.

6 Схемы электрических подключений

6.1 Подключение к кнопочным выключателям (Push Switch / Моностабильные кнопки)

Данный тип схем применяется при использовании возвратных кнопочных выключателей звонкового типа.

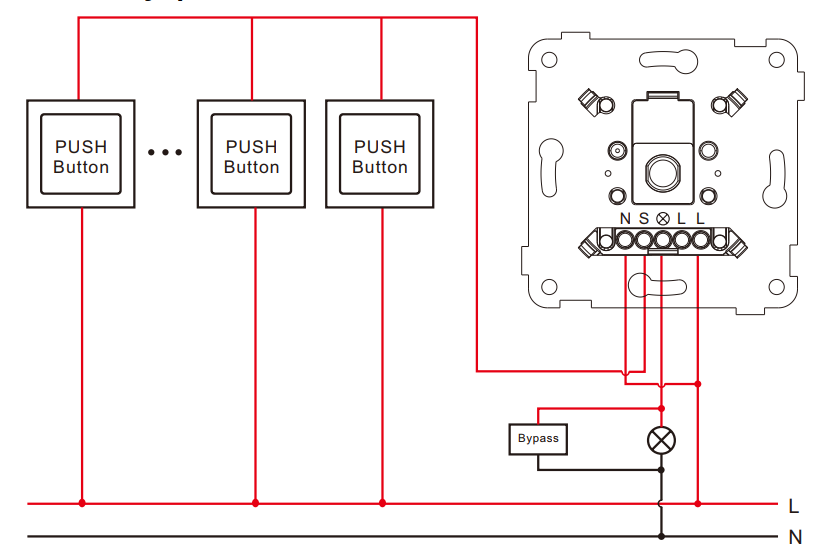

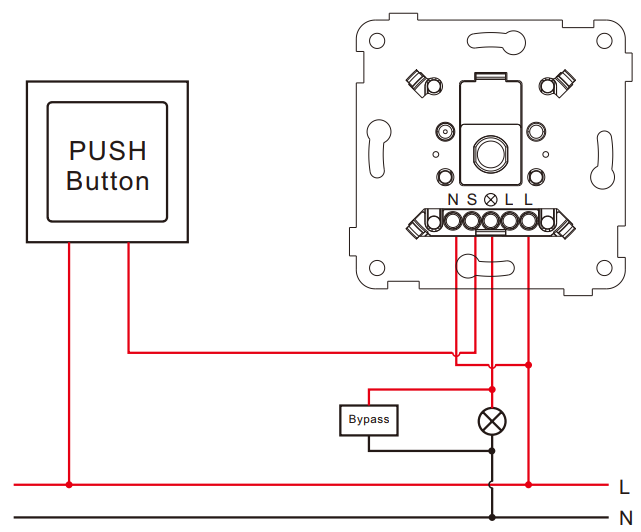

Рис. 12. Схема 13.1: Двухпроводное подключение (без рабочей нейтрали N) с одной кнопочной точкой управления.

Рис. 13. Схема 13.2: Двухпроводное подключение (без нейтрали) с параллельным включением нескольких кнопок для управления нагрузкой из разных мест.

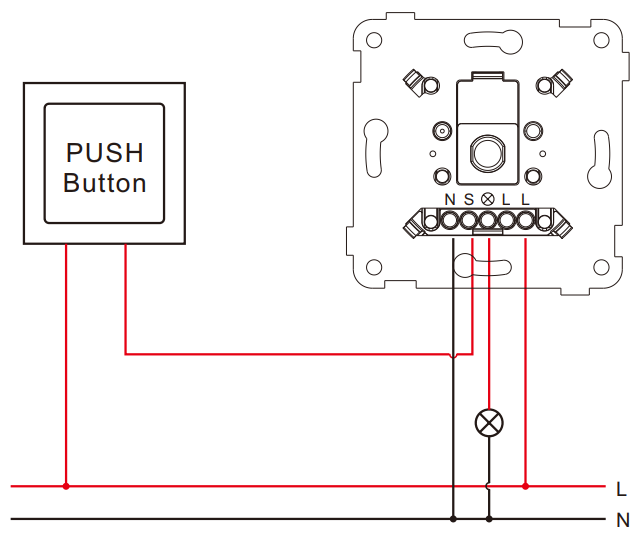

Рис. 14. Схема 13.3: Трехпроводное стандартное подключение (с подведением нейтрали N) с одной кнопочной точкой управления.

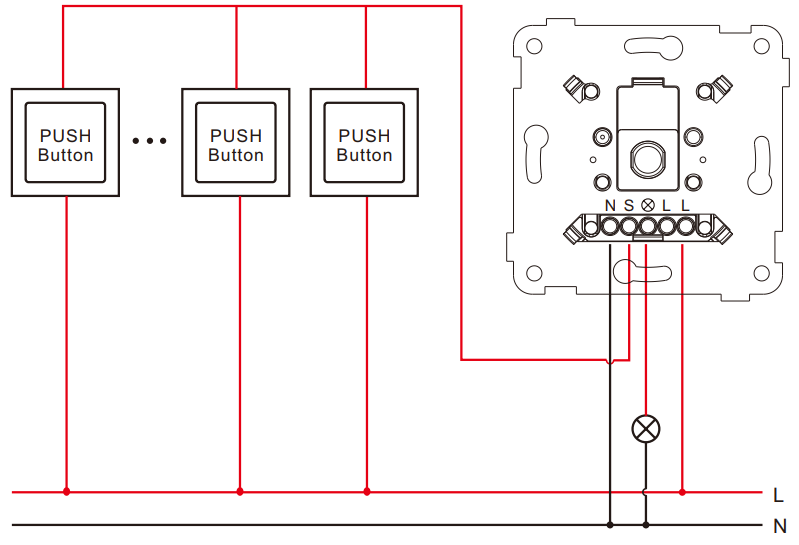

Рис. 15. Схема 13.4: Полная трехпроводная схема (с нейтралью) с группой параллельных кнопок для сквозного управления светильником.

6.2 Подключение к стандартным переключателям (On/Off / Бистабильные выключатели)

Данные конфигурации применяются при интеграции реле за классические бытовые выключатели с фиксацией положения клавиши.

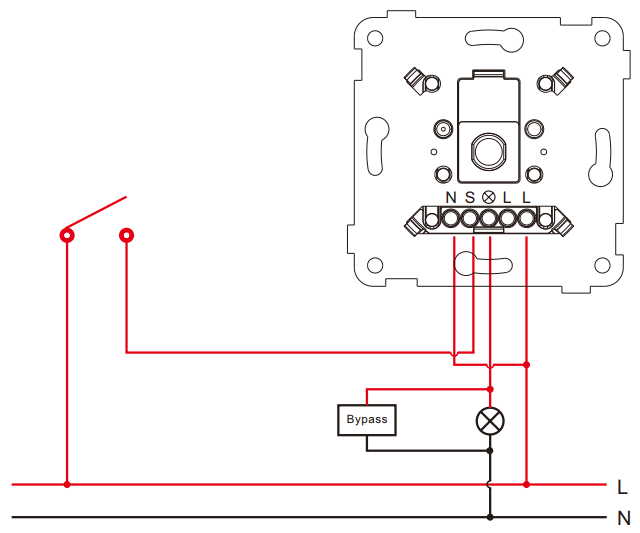

Рис. 16. Схема 13.5: Двухпроводной вариант включения (без нейтрали) совместно со стандартным механическим выключателем фиксации.

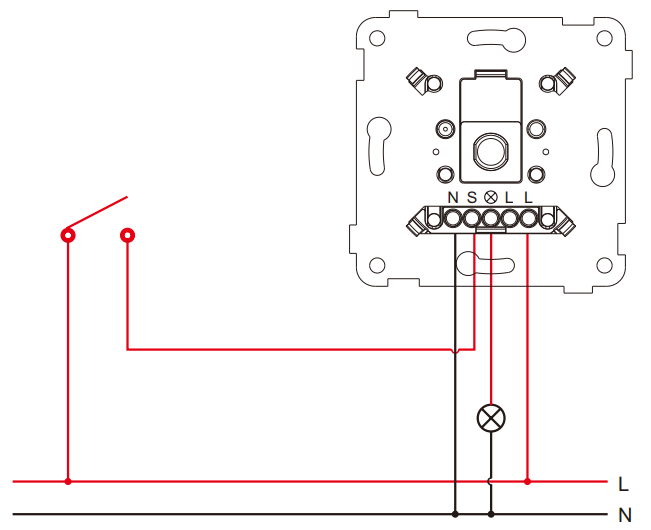

Рис. 17. Схема 13.6: Трехпроводной вариант включения (с нейтралью) совместно с классическим механическим выключателем.

7 Монтаж и установка оборудования

Прибор укладывается во внутреннее пространство подрозеточной полости. Антенный вывод радиомодуля рекомендуется размещать на максимальном удалении от металлических элементов конструкции для минимизации затухания высокочастотного Zigbee-сигнала.

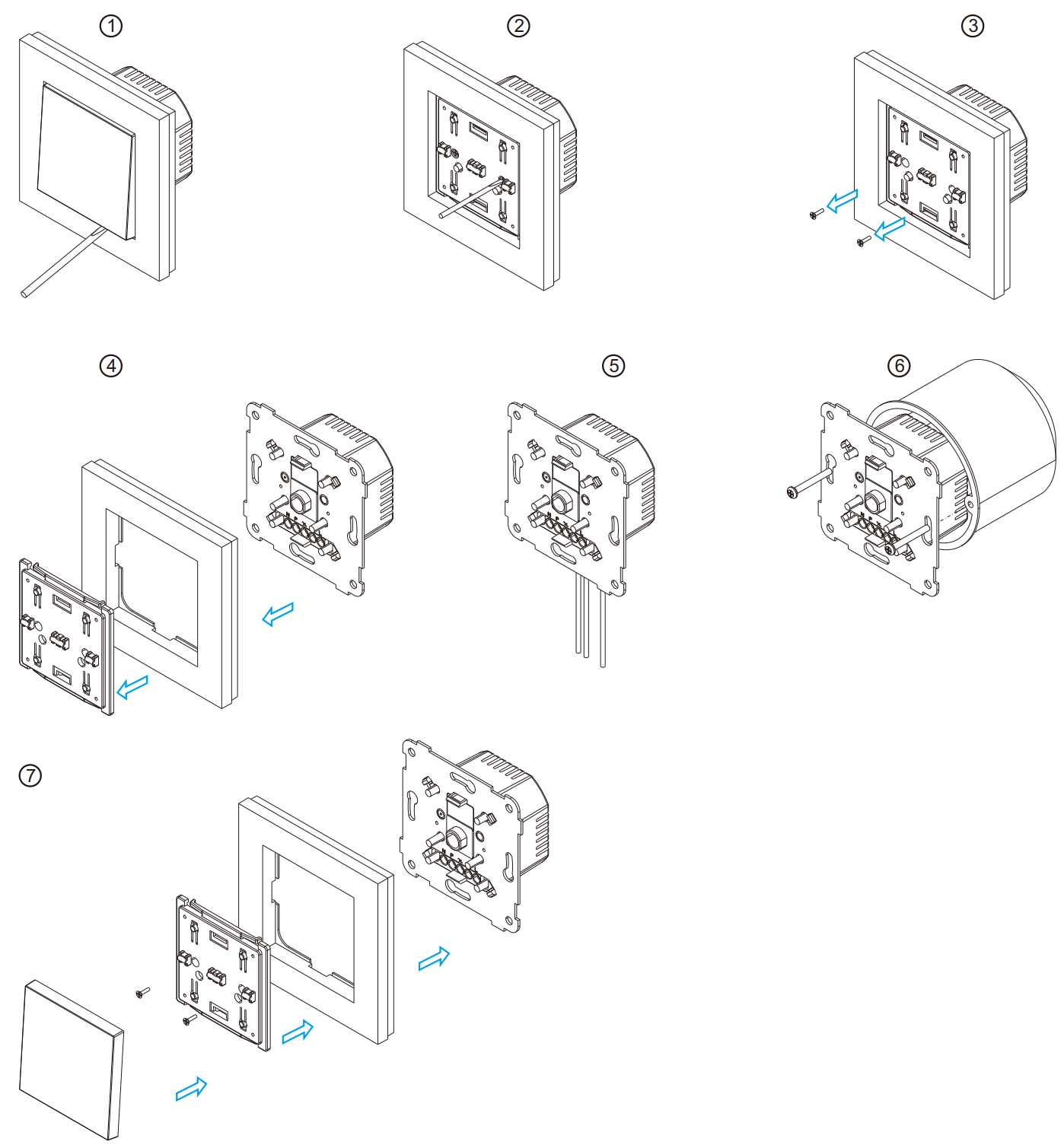

Рис. 18. Инсталляция модуля в подрозетник и порядок фиксации внешней накладной рамки механического выключателя.
